Commande numérique ajustée par stabilisateur automatique de tension monophasé avec la couleur grise
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | HRD/MOTU |
| Certification: | CE, ISO9001, |
| Numéro de modèle: | GTZW-O |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | standard pour l'exportation |
| Conditions de paiement: | T / T, L / C |
|
Détail Infomation |
|||
| Tension locale: | 127/120 +/--30%, 50/60HZ | La température d'environnement de travail: | -15℃~+45℃ |
|---|---|---|---|
| Altitude: | ≤1000m, au-dessus de 1000m, sous-sollicitant | Hygrométrie: | ≤90% |
| couleur: | Gris | Phase: | Monophasé |
| Surligner: | régulateur de tension 12vdc,régulateur de tension automatique de 3 phases,stabilisateur ajusté de tension de commande numérique |
||
Description de produit
GTZW-D10-1600 KVA caractéristiques de 1 de phase de commande numérique stabilisateur de tension
9.Display
1. Environnements de travail
Utilisation : d'intérieur, sans vibration et secouez, stabilisateur aucune affection sérieuse du gaz d'isolation, vapeur, dépôt chimique, poussière, saleté et tout autre milieu de bombardement et corrosif.
Tension locale : 127/120 +/--30%, 50/60HZ
La température d'environnement de travail : - 15℃~+45℃
Altitude : ≤3500m,
Hygrométrie : ≤90%
Bruit <9 DB1="" Mt="">
TB pour ajouter des phases
- Spécifications produit
| Phase | Modèle |
Capacité (KVA) |
Courant (A) | Taille (millimètre) W*S*G |
Poids (kilogramme) |
| Monophasé | GTZW-O10 | 1x10 | 83 | 350×600×750 | 140 |
| GTZW-O15 | 1x15 | 121 | 150 | ||
| GTZW-O20 | 1x20 | 165 | 160 | ||
| GTZW-O30 | 1x30 | 253 | 180 | ||
| GTZW-O45 | 2x45 | 374 | 390×650×870 | 195 | |
| GTZW-O60 | 2x60 | 495 | 240 | ||
| GTZW-O75 | 2x75 | 622 | 460×650×1200 | 316 | |
| GTZW-O100 | 2x100 | 836 | 330 | ||
| GTZW-O150 | 2x150 | 1254 | 700×700×1600 | 450 | |
| GTZW-O200 | 2x200 | 1650 | 530 | ||
| GTZW-O250 | 2x250 | 1881 | 1100×800×2100 | 630 | |
| GTZW-O320 | 3x320 | 2673 | 720 | ||
| GTZW-O400 | 3x400 | 3344 | 810 |
3.Characteristics
v Grand-écran d'affichage à cristaux liquides
Utilisant l'affichage d'affichage à cristaux liquides de grand-écran, la boîte montre la tension dynamique d'affichage, le courant, et toutes sortes de condition de travail.
v caractéristiques de produit
La vitesse du temps de réponse (vitesse de réglementation) est très rapide, de non contact, anti-parasitage, aucun échec mécanique et usage de balai de charbon, exempte d'entretien. Tension triphasée réglant indépendamment pour assurer l'équilibre de la tension de sortie. Protégez effectivement le degré de sécurité de l'équipement de précision.
v la précision (exactitude de sortie) peut être ajustée
Toute la précision du stabilisateur est préréglée plus ou moins 2 volts. Selon la charge différente la demande peut être ajustée plus ou moins 2 volts plus ou moins 2 volts.
v manuel Voltage Regulation
Selon la condition de production, à portée de la valeur de tension évaluée par 10%, le stabilisateur peut placer la tension arbitrairement pour le matériel électrique différent.
v fonction automatique de by-pass
Équipé de la fonction automatique de by-pass, quand le stabilisateur échoue, elle peut se transformer en canalisations automatiquement, aucune affection pour la production.
v fonction produite de protection de tension de ciel et terre
Quand le circuit de surveillance détectent la tension de sortie au delà de la limite supérieure ou inférieure, le stabilisateur de tension peut se transformer en canalisations automatiquement, aucune affection pour la production.
v manque de fonction de protection de phase/défaut de phase
Quand le circuit de surveillance a détecté l'échec de phase, le régulateur de tension /stabilizer découpera la sortie automatiquement et la voix-alarme.
v fonction stabilisante de tension de sortie de retard
La botte de stabilisateur de tension ou récupèrent d'un état de protection, ne serait pas réglée immédiatement. Mais séjour dessus seulement après que les utilisateurs déterminent que la tension de canalisations sont normale pour s'assurer que l'équipement de charge ne serait pas endommagé.
v fonction de sortie automatique
Le préréglage de système est sortie automatique. Quand le stabilisateur se relient aux canalisations, le système détectent que la grille d'alimentation est normale, alors elle retarderait <3 ms="">
v conception modulaire, faciles à remplacer et réparer
Adoptant la conception modulaire, le circuit de réglementation et l'indépendant de circuits de surveillance entre eux, tous les composants sont standard-normalisation. L'Assemblée, élimination des imperfections, entretien sont plus simple et vite.
v charge/capacité de chargement fortes
Quand la surcharge ou le court-circuit à court terme, le transformateur ne serait pas endommagée pour éviter le feu brûlant de bobine. Quand la surcharge 100%, stabilisateur peut résister à 15 secondes minimum, 10 secondes pour la surcharge 500%.
- Index technique principal
| ENTRÉE | Tension évaluée | 120/127 VCA 90,6 réglables /145.5 |
| Chaîne stabilisée de tension | 1P2W+G 120/127Vac+/-30% (20-60% peut être adapté aux besoins du client) | |
| Fréquence | 60HZ | |
| Briseur d'entrée | Oui | |
| SORTIE | Tension évaluée | 110/118/120/127 VCA |
| Tension centrale | ±7℅ (peut être ajusté) | |
| Produisez l'exactitude | 110/118/120/127Vac +/- 5% | |
| Temps de réponse | ≤3ms | |
| Facteur de puissance | 0,9 | |
| Temps de stabilisation | ≤100ms/Step | |
| THD | <1> | |
| Efficacité | ≥99℅ | |
| Règlement de charge | +/- 1,5% | |
| Surcharge | 500% 10Sg/100% 15Min/50% 1Hous/30% 2Hour 10% continuent | |
| Briseur | Oui | |
| PROTECTION | Surtension | Nous acceptons la demande |
| Sousvoltage | Nous acceptons la demande | |
| Perte de phase | Oui, ininterrompu pour dévier | |
| Protection de montée subite | Oui | |
| Surcharge | La détection électrique, surchargent 1 minute, la sortie serait découpée. | |
| Surintensité | Détection électronique et protection de disjoncteur double. | |
| Court-circuit | Détection électronique et protection de disjoncteur double. | |
| By-pass | By-pass manuel et by-pass automatique. | |
| État fonctionnant | AVR/Bypass | |
| Anormal | Surtension, sousvoltage, surcharge, soufflement de fusible | |
| MODE DE CONTRÔLE | DSP actionnent la technologie régulatrice de contrôle intelligent de puce | |
| Manière de connexion |
TB pour ajouter des phases
|
|
| MODE FONCTIONNANT | Avec la régulation de tension automatique et le by-pass, mode deux fonctionnant. | |
|
CAPACITÉ DE SURCHARGE
|
500% pendant 10 secondes 100% pendant 15 minutes 50% pour 1 heure 30% pour 2 heures 10% continuent |
|
| TEMPS DE MESURE POUR LA CORRECTION | 8,33 réponse 1,5 de Mme nous (micro-secondes) | |
| TRANSFORMATEUR D'ISOLEMENT | Oui 1 pendant des phases | |
liste 5.Main matérielle
| Nom matériel | Quantité | Fabricant | Introductions |
| CLÔTURE | 1pcs | HRD |
Adoptez 2,0 épais laminent à froid le traitement en acier de Sheets.Surface : Revêtement de G139→Phosphating+PZ660 powder+powder/ou électrostatique (RAL7032) pulvérisation en plastique ; |
| AFFICHAGE | 1pcs | HRD | Adoptez l'affichage grand-angulaire d'affichage à cristaux liquides de STH, lisant clairement ; steroscopical et direct. |
| CONSEIL PRINCIPAL | 1pcs | HRD | Développez la carte PCB indépendamment, les circuits stables ; Les composantes principales adoptent la marque importée, comme « Infineon », « St », « Fairchild », « Toshiba », etc. |
| CHANTEZ LA PHASE COMPENSANT TRANSFORER | 1PCS | HRD | Par le vide secondaire plongeant, et faites cuire au four sans interruption pendant 10 heures sous la haute température de la classe F, ℃ d'isolation de 130 ℃.Transformer de la résistance thermique 155. Toute la tension de tenue sont 3500V/5mA/min ; |
| TRANSFORMATEUR DE RÉGLEMENTATION TRIPHASÉ | 1PCS | HRD | |
| RELAIS | 1PCS | HRD | Adoptez la marque de première classe domestique, special adapté aux besoins du client pour le stabilisateur de tension de commande numérique. |
|
FUSIBLE
|
1PCS | Ming Rong | Adoption du fusible domestique, de la première les produits de haute qualité société de « Ming Rong » de marque |
| COMMUTATEUR D'ENTRÉE | 1PCS | SHIHLIN | |
|
ABSORPTION RÉSISTANCE |
2PCS | VILVA ÉLECTRONIQUE |
écurie et biens de résistance d'Industriel-catégorie
durable
|
| HYSTÉRÉSIS ENTRE LES ÉTAPES | < 1=""> | ||
| COMMUTATION | RELAIS | ||
| TECHNOLOGIE | ADDITION ET SOUSTRACTION PHASOR | ||
| ROBINETS DE NOMBRE | 6 |
6.Technology et conditions spéciales
contact shunt manuel produit par 1.With ;
2. Matériel de clôture : Baosteel (ou fer et Steel Group Corp de Wuhan) 2mm épais laminent à froid des tôles d'acier ;
traitement 3.Surface : Revêtement de G139→Phosphating+PZ660 powder+powder (RAL7032) ;
4.Products fabrication selon la loi du standard de l'industrie de la république populaire de Chine, cibles compensatrices de stabilisateur à C.A.
documents 7.Technical
Fournissez le dossier technique complet au sujet de l'équipement :
A.1pcs la certification entière de qualité de machine.
Rapport des essais de produit de B.1pcs
Manuel d'utilisation de C.1pcs
assurance 8.Quality et service après-vente
1)La période de garantie d'équipement est à 2 ans de la date de la livraison ;
2)Au cours de la période de garantie, support technique d'offre de fournisseur pour libre ; Quand obtenez l'avis de l'échec par la partie A, la partie B devrait mettre en application les obligations de garantie ; La réponse d'ici 8 heures et la solution devraient être données sans 24 heures pour réduire les pertes de la partie A. Si le besoin d'entretien d'autres pièces de rechange, aide de la partie B achetant, installation et élimination des imperfections, résolvent d'ici 48 heures le problème.
3)Après la période de garantie, le fournisseur fournissent à l'utilisateur le service technique et les pièces de rechange opportuns, de haute qualité, favorables d'approvisionnement.

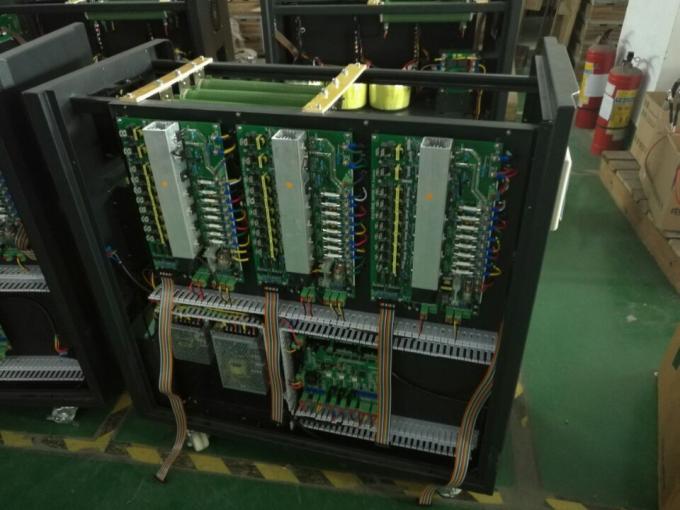

10.Pictures
