L'efficacité de refroidissement de l'air des UPS industriels en ligne ≥ 93%

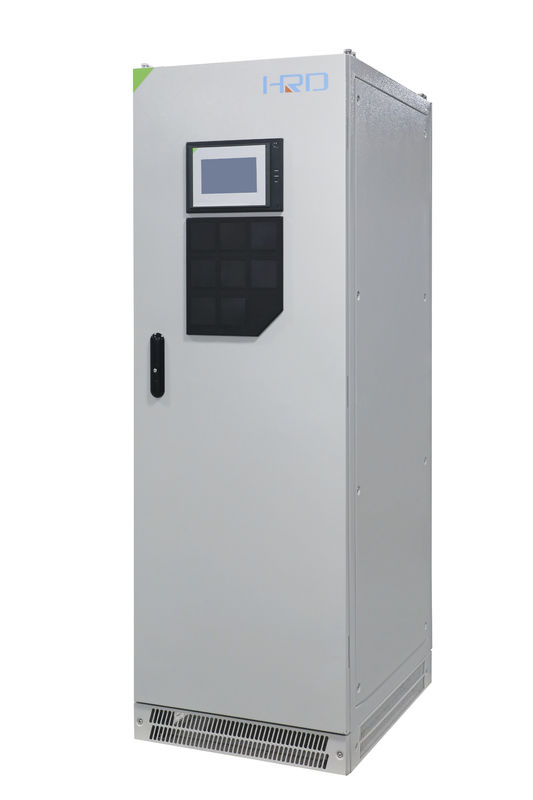

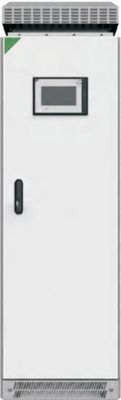

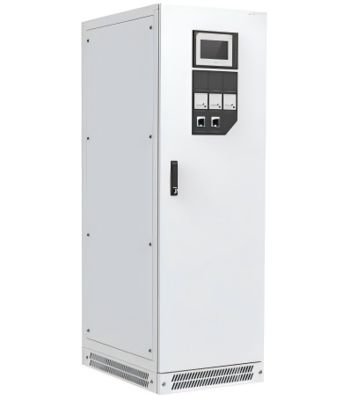

PE iND II(S6000-33G), 3/3P 110/120/220/384Vcc 10-200kVA Onduleur Industriel En Ligne

Le PE iND II (S6000-33G) est un onduleur industriel en ligne 3/3 phases avec une protection IP20-IP43 et des performances de dissipation thermique exceptionnelles pour les environnements industriels et difficiles, grâce à l'application de composants de haute technologie avec revêtement avancé en graphène.

C'est une alimentation sans interruption super robuste et excellente, spécialement développée pour les environnements d'application industrielle.

Basé sur un contrôle entièrement numérique et diverses technologies brevetées, le système intègre une protection stricte avec une conception redondante multiple, des mesures de protection parfaites pour résister aux environnements difficiles. De plus, la structure du châssis est accessible à 100% par l'avant, permettant une maintenance facile, le câblage d'entrée et de sortie, et le remplacement périodique des composants.

ParfaitApplication :Pétrole, Industrie chimique, Centrales nucléaires et électriques, Fabrication industrielle, Métallurgie, Industrie militaire, Aviation, Transport ferroviaire, Navires et autres industries avec des environnements d'application difficiles.

Caractéristiques des paramètres du produit :
Plage de puissance : 3/3 10-200 kVA, 3/1 10-200 kVA
Tension d'entrée : 3x208V, 3x220/230V, 3x380/400/415V, 3x480V, 3x690V (personnalisable)
Tension CC : 110/120/220/384V
Tension de sortie : modèle de sortie monophasé, 1x115V, 1x120V, 1x220/230/240V 50/60Hz
Tension de sortie : modèle de sortie triphasé, 3x208V, 3x220/230V, 3x380/400/415V 50/60Hz
Facteur de puissance de sortie : 0,9
Niveau de protection : IP20 standard, optionnel jusqu'à IP43
Options industrielles : Démarrage à froid sur batterie, contacts secs d'E/S programmables, option de protection contre la foudre, détection d'isolement, option d'éclairage, option de chauffage et de déshumidification, option de fonctionnement en parallèle, option LBS, option carte de communication SNMP/Ethernet, option de compteur V/F/I, etc.
Produits de support personnalisables : Alimentation régulée par bypass, armoire de distribution d'alimentation CA, armoire de distribution d'alimentation CC, armoire/rack de batterie

PRINCIPALESCARACTÉRISTIQUES :

• Technologiede pointe mondiale

• Technologie DSP de dernière génération
• Isolation complète avec transformateur d'isolement d'entrée/sortie
• IP20, par défaut,IP43 en option , option plus élevée
• Composants de haute technologie avec revêtement en graphène
• Capacité de charge super forte, avec large plage d'entrée
• Conception redondante avec protection multiple pour assurer une super sécurité, alimentation de contrôle, ventilateur intelligent, etc.
• Système de refroidissement indépendant, assurant une fiabilité extrême dans les environnements difficiles
• Plage de tension/fréquence d'entrée super large, s'adapte aux environnements utilitaires difficiles
• Démarrage progressif avec temps réglable de 6 à 100 secondes, plus compatible avec les générateurs
• Autodiagnostic intelligent, mémoire de masse (10000 événements) pour enregistrer le journal d'exploitation
• MTBF super long ≥ 2000000 heures, et MTTR court
• Technologie de mise en parallèle intelligente brevetée à courant égal numérique, jusqu'à 8 unités
• Contacts secs d'E/S multiples, fonctions de communication et de surveillance à distance parfaites, protocole de communication Modbus intégré
• Capacité de tolérance aux courts-circuits en sortie,
• Technologie de batterie ABM, courant d'ondulation extrêmement faible pour prolonger la durée de vie de la batterie
• Compatible avec les batteries Ni-Cd et plomb-acide
• Fonction de montée en puissance, protégeant le redresseur pendant le transfert de la batterie au mode CA
• Accès frontal à 100%, maintenance facile
• Fonction de démarrage à froid
• Arrêt d'urgence (EPO)

• Capacité

  10 kVA

  15 kVA

  20 kVA

  25 kVA

  30 kVA

  40 kVA

  50 kVA

  60 kVA

  80 kVA

  100 kVA

  120 kVA

  160 kVA

  200 kVA

  Principale Entrée

  Entrée nominale

  3x208V, 3x220/230V, 3x380/400/415V, 3x480V, 3x690V (personnalisable), 50/60Hz (triphasé)

  Tension Plage

  +20 / -25%

  Précision Plage

  50/60Hz +/-10%

  Bypass

  Entrée nominale

  3x208V, 3x220/230V, 3x380/400/415V, 3x480V (personnalisable), 50/60Hz (triphasé + neutre)

  Tension Plage

  -40% à +20% (en option)

  Précision Plage

  ±2,5%, ±5%, ±10%, ±20% (en option)

  Synchronisation Plage

  ±0,5 à ±3 Hz (en option)

  Sortie

  Sortie nominale

  3x208V, 3x220/230V, 3x380/400/415V, 3x480V (personnalisable), 50/60Hz (triphasé + neutre + fil de terre)

  Facteur de puissance

  0,9

  Stabilité de la fréquence

  ± 1% (charge équilibrée)

  Tension dynamique de la tension

  ± 5% (changement de charge 0~100%)

  Tension de la tension

  <1% (charge linéaire),<3% (charge non linéaire)

  Précision de la fréquence

  ±0,05%

  Parallèle Nombre

  8

  Capacité de surcharge

  Fonctionnement de l'onduleur : 110% pendant une longue période, 125% pendant 10 minutes, et 150% pendant 1 minute

  Batterie

  Tension

  110V/220V/384V Batterie 2V/6V/12V en option, compatible avec les batteries plomb-acide, nickel-cadmium et lithium

  Nombre de batteries

  CC110V : configuration de 8 à 10 batteries plomb-acide, prend en charge la configuration de 86 à 95 batteries nickel-cadmium CC220V : configuration de 17 à 19 batteries plomb-acide, prend en charge la configuration de 172 à 182 batteries nickel-cadmium CC384V : configuration de 30 à 34 batteries plomb-acide, prend en charge la configuration de 300 à 326 batteries nickel-cadmium

  Autres

  Affichage

  LCD+LED, écran tactile

  Température de fonctionnement

  -10~50℃ (déclassement de capacité au-dessus de 40℃)

  Humidité de fonctionnement

  0~95% sans condensation

  Degré de protection

  IP20 standard, optionnel jusqu'à IP43

  Bruit

  60~75 dB(A) (selon la capacité du produit)

  Profondeur (mm)

  800

  Hauteur (mm)

  1800 (IP20 standard), hauteur personnalisable

  Largeur (mm)

  La plage de largeur des différents modèles est de 600 mm à 1700 mm

  RS232/RS485

  Supporte Windows XP/7/8/10/Linux/Mac Supporte les protocoles China electric general/MODBUS/MEGATEC

  Carte SNMP optionnelle

  Permet aux administrateurs SNMP de surveiller et de gérer à distance via des navigateurs Web

  ■ Ce produit est un appareil à courant de fuite élevé, qui doit être mis à la terre de manière fiable pendant l'utilisation. ■ L'équipement est sous haute tension, et il est strictement interdit aux non-professionnels d'ouvrir l'armoire pour l'utiliser. ■ Les changements de paramètres ne seront pas notifiés séparément. ■ Les dimensions du produit ci-dessus sont à titre indicatif uniquement, et le produit réel prévaudra.



•
