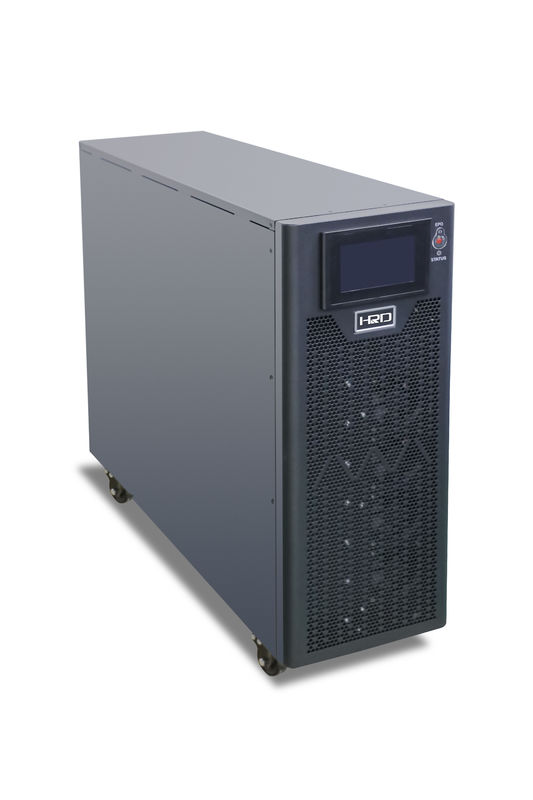

À haute fréquence en ligne UPS 3/3phase10-60kva de PWA-X
Détails sur le produit:
| Lieu d'origine: | Shenzhen en Chine |
| Nom de marque: | HRD/OEM/ODM |
| Certification: | CE,ISO9001:2000 |
| Numéro de modèle: | PWA-X 3310-PWA3360X |
Conditions de paiement et expédition:
| Quantité de commande min: | 5pcs |
|---|---|
| Prix: | 2500-20000USD/PCS |
| Détails d'emballage: | 1PCS/1CTN avec parallet |
| Délai de livraison: | 15-20days |
| Conditions de paiement: | TT ou LC à vue |
| Capacité d'approvisionnement: | 50PCS/DAY |
| Prix terme: | FOBShenzhen |
| Garantie: | 2 ans après expédition, appui des pièces de rechange 10years |
|
Détail Infomation |
|||
| Mettre en évidence: | La haute fréquence se lève,Alimentation d'énergie non interruptible en ligne,À haute fréquence en ligne UPS de PWA-X |
||
|---|---|---|---|
Description de produit
Introduction:PowerwellX (Amérique) série 3 phase 10-60kva est une alimentation haut de gamme ininterrompue,qui a adopté des technologies électriques et électroniques de pointe pour augmenter les performances et une fiabilité extrêmement élevée ((MTBF>200Les DSP à haute vitesse dotés d'un contrôle numérique complet assurent pleinement la plus haute qualité d'alimentation et la fiabilité de l'onduleur.0 facteur de puissance d'entrée et moins de 2% de THDi conduisent à cette UPS écologique et d'économie d'énergieIl offre également une conception humanisée: accès complet à l'avant de la capacité de service, écran tactile convivial.
Des applications parfaites:
Service Internet, centre de données moyen, système réseau/centre informatique à moyenne échelle, banque et valeurs mobilières, groupe de serveurs d'entreprise, automatisation de bureau à moyenne échelle, équipement de précision, etc.
Caractéristiques: technologie de commande numérique complète
Contrôle entièrement numérique avec deux DSP, tous les sous-systèmes sont contrôlés numériquement, y compris le redresseur IGBT, l'onduleur, le chargeur, le déchargeur.
Excellentes propriétés électriques
La véritable double conversion en ligne offre une protection de puissance sûre et efficace pour diverses charges, avec une forte capacité de charge de sortie
Facteur de puissance d'entrée élevé, écologique et économe en énergie
Entrée avec PFC et entrée PF de l'ensemble de l'UPS jusqu'à 0.99, THDi inférieur à 2%
Support de source d'entrée à double courant alternatif
Source de courant alternatif d'entrée et de contournement séparée compatible
Une forte adaptabilité à l'environnement
Large plage de tension et de fréquence d'entrée, adaptation à tous les types de réseaux électriques et à presque tous les types de générateurs
Mesures de protection complètes
Protection contre les surtensions, protection contre les courts-circuits et autres mesures de protection pour assurer la fiabilité du système UPS;
Les IGBT et les SCR adoptent le module de puissance EUPEC avancé;
L'adoption de technologies avancées (technologie de conduite IGBT, arrêt de courant excessif IGBT, protection VCE) améliore considérablement la fiabilité et la sécurité de l'onduleur.
Conception modulaire similaire
Chaque carte principale de phase sont conçus comme un rack pour un montage facile et l'entretien
Conception intégrée de la batterie pour faciliter son utilisation
Gestion intelligente de la batterie(M.B.A.)
L'adoption de la gestion intelligente de la batterie, qui prolonge considérablement la durée de vie de la batterie;
Processus de charge à intervalles intelligents en trois étapes ((courant constant, tension constante, charge flottante et chargeur éteint, lorsque la tension de la batterie diminue à un niveau inférieur, le chargeur redémarre);
Compensation automatique de température (−0,11% par °C) pour prolonger considérablement la durée de vie de la batterie de 30% et minimiser les travaux d'entretien;
Détection en ligne du statut de la batterie
Le courant de charge maximal de la batterie peut être réglé par les utilisateurs finaux en fonction des caractéristiques de la batterie, afin d'éviter tout dommage causé par le courant de charge élevé;
Temps de sauvegarde affiché sur l'écran LCD
Autotest périodique de la batterie, détection rapide des problèmes de batterie
Avec connexion inverse de la batterie, protection contre les surtensions/courants, pour protéger la batterie
Démarrage à froid et démarrage à courant alternatif
Démarrez directement l'alimentation via la batterie ou l'alimentation uniquement via le système principal.
Des capacités supérieures de surveillance du réseau
Port de communication (RS232, RS485, contact à sec, etc.) permettant de se connecter à l'ordinateur, carte SNMP en option,
Conception facile à entretenir (MMTM)<0.5h)
a) Adopte la conception complète de la maintenance avant, réduisant les restrictions sur l'espace d'installation et économisant l'espace du centre de calcul
b) Classe de conception modulaire, entretien pratique et facile sur le site
c) Avec dérivation manuelle
d) Remplacement de la batterie sans perturber le fonctionnement de l'onduleur
e) Dossiers historiques classés avec fonction de recherche, événements jusqu'à 1 000 éléments
Technologie parallèle avancée:
Avec technologie de commande numérique pour la commande du courant de cycle, système parallèle avec une fiabilité très élevée et jusqu'à 6 unités et partageant une batterie commune;
Interface conviviale avec grand écran LCD avec affichage multilingue (7 langues)
Écran LCD grand et indicateur d'état LED; affichage d'informations abondantes de l'UPS
Anglais, espagnol, portugais, russe, etc.
Spécifications techniques:
| Modèle | PWA3310XL | PWA3310XS | PWA3320XL | PWA3320XS | PWA3330XL | Pour les appareils à commande numérique | ||||
| Entrée principale | ||||||||||
| Voltage d'entrée nominal | 208/220VAC (ligne-ligne), 3 phases + neutre + mise à la terre | |||||||||
| Fréquence nominale | 50/60 Hz | |||||||||
| Plage de tension d'entrée | La charge totale est de 187 à 260 Vac (ligne-ligne); 125V~187Vac (Line-Line), la charge diminue linéairement selon la tension de phase min |
167 ~ 260Vac (ligne-ligne), pleine charge; 125V~167Vac (Line-Line), la charge diminue linéairement selon la tension de phase min |
||||||||
| Plage de fréquence d'entrée | 40 Hz à 70 Hz | |||||||||
| Facteur de puissance d'entrée | > 0,99 | |||||||||
| TDI de courant d'entrée | Le niveau de charge de l'appareil doit être supérieur ou égal à: | Le nombre de véhicules à moteur est le plus élevé. | ||||||||
| Entrée de contournement | ||||||||||
| Voltage de contournement nominal | Le réglage de l'alimentation doit être effectué en tenant compte de l'état de l'alimentation. | |||||||||
| Fréquence nominale | 50/60 Hz | |||||||||
| Plage de tension de contournement | Le nombre de points de contrôle doit être supérieur ou égal à: Limite supérieure: +10%, +15%, +20%, +25%; Limite inférieure: -10%, -15%, -20%, -30%, -40% |
|||||||||
| Plage de fréquence de contournement | Le système de réglage de la fréquence doit être conforme à la norme ISO 7638:2003. | |||||||||
| Surcharge de contournement | 125% Opération à long terme; 125% à 130% pendant 10 min; 130 à 150% pendant 1 minute; |
110% Opération à long terme; 110% à 125% pendant 1 minute; 125% à 150% pour les 30 ans; |
||||||||
| Produits | ||||||||||
| Voltage nominal de l'onduleur | Le réglage de l'alimentation doit être effectué en tenant compte de l'état de l'alimentation. | |||||||||
| Fréquence nominale | 50/60 Hz | |||||||||
| Facteur de puissance de sortie | 1 | 0.9 | ||||||||
| Précision de la tension | La charge linéaire est de ±1,5% (de 0 à 100%) | |||||||||
| Réaction transitoire | Pour les véhicules à moteur à combustion | |||||||||
| Récupération transitoire | Pour les véhicules à moteur à combustion | |||||||||
| Voltage de sortie THDu | < 1,5% (charge linéaire); Le niveau de charge de l'appareil est supérieur à 5% (charge non linéaire) conformément à la norme IEC/EN62040-3 |
|||||||||
| Surcharge de l'onduleur | < 110%, 10 min; 110% à 125%,1min; 125% à 150%, 30s; > 150%, 200 ms |
< 110%, 60 min; 110% à 125% pendant 10 minutes; 125% à 150%, 1min; |
||||||||
| Régulation de la fréquence | 50/60 Hz ± 0,1% | |||||||||
| Portée synchronisée | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | |||||||||
| Taux de roulement synchronisé | La fréquence de réglage est réglable à 0,5 Hz/s ∼ 3 Hz/s, par défaut à 0,5 Hz/s. | |||||||||
| Batterie et chargeur | ||||||||||
| Voltage nominal de la batterie | ± 120 VDC | |||||||||
| Puissance du chargeur | Max = 20% de la puissance du système | |||||||||
| Efficacité | ||||||||||
| Fonctionnement normal | 93% max | 94% max | ||||||||
| Fonctionnement de la batterie | 920,5% maximum | 93% max | ||||||||
| Système | ||||||||||
| Affichage | LED + écran LCD | |||||||||
| Interface | Standard: RS232 et RS485 Option: SNMP, contact à sec, kit parallèle, démarrage à froid de la batterie |
|||||||||
| Environnemental | ||||||||||
| Température de fonctionnement | 0 40 °C | |||||||||
| Température de stockage | -40 ∼ 70 °C | |||||||||
| Humidité relative | 0,95% (non condensé) | |||||||||
| Bruit (1 mètre) | Le système de freinage doit être équipé d'un dispositif de freinage à haute résistance. | 70 dB @ 100% de charge, 62 dB @ 45% de charge | ||||||||
| Données physiques | ||||||||||
| Dimension Je ne sais pas. |
250*660*530 | 250*840*715 | 250*950*770 | 500*840*1400 | 250*950*770 | 500*840*1400 | ||||
| Poids (en kg) | 31 | 51.5 (sans batterie) |
64 | 140 (sans batterie) |
64 | 140 (sans batterie) |
||||
