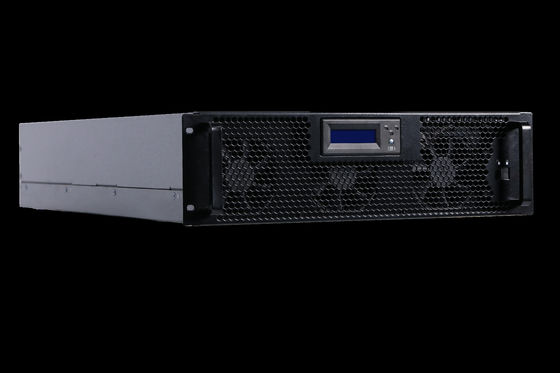

HQM série 500 UPS modulaire, avec module de puissance 50 kW, contrôle DSP complet
Détails sur le produit:
| Lieu d'origine: | Shenzhen en Chine |
| Nom de marque: | HRD/OEM |
| Certification: | CE |
| Numéro de modèle: | HOM300, HQM400, HQM500, HQM600 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 21000USD/PCS |
| Détails d'emballage: | standard pour l'exportation |
| Délai de livraison: | Dans les 2 semaines |
| Capacité d'approvisionnement: | 100pcs/month |
|
Détail Infomation |
|||
| Couleur: | Noir | Le type: | L' on-line le plus avancé 3 niveau de l' on-line |
|---|---|---|---|
| Contrôle: | contrôle complet du DSP | Module de puissance: | 50kVA/50kW, support 3U |
| Efficacité: | 960,5% en mode normal | PF d'entrée: | supérieure à 0.999 |
| Thdi: | moins de 3% pour la charge linéaire, moins de 5% pour la charge non linéaire | Parallèlement: | 3 unités, allant jusqu'à 1800 kVA |
| Chargeur: | Chargeur ABM, avec 3 étapes de charge, maximiser la durée de vie de la batterie | Interface: | Les contacts secs RS232, RS485, USB, SNMP, AS400 et les contacts secs programmables |
| Affichage: | 10Écran tactile coloré de 4 pouces | Le power-walk: | - Oui, oui. |
| Protéger: | Des protections complètes, une surcharge, un court-circuit, etc. | le sommeil intelligent: | oui, économiser de l'énergie |
| PF de sortie: | 1.0 | Le THDu: | Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon. |
| Voltage de sortie: | Pour les appareils à haute tension, la fréquence d'alimentation doit être supérieure ou égale à: | Application du projet: | Télécommunication, ordinateur, gouvernement, financier, fabrication |
| Protéger: | Court-circuit, surintensité, surtension, surcharge, charges non équilibrées | Phases: | Trois phases |
| Mettre en évidence: | UPS en ligne futé,Double conversion UPS en ligne |
||
Description de produit

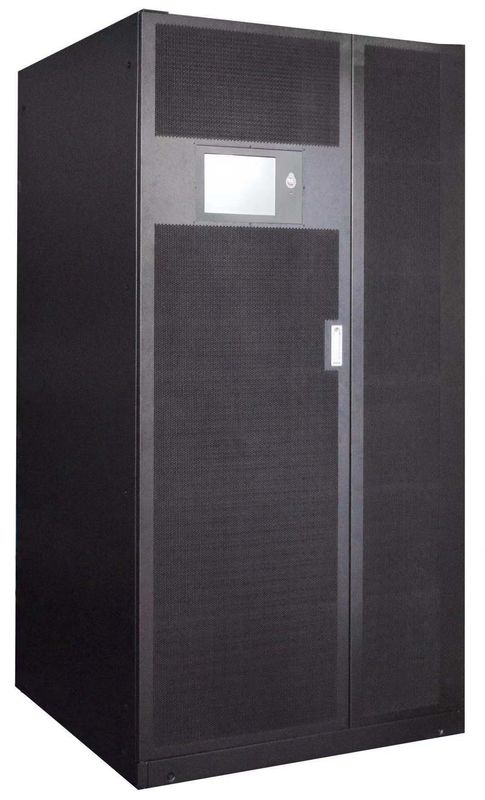

Nom :Onduleur en ligne modulaire HQ-M500 Series 50-600kVA
Modèle :Série HQ-M500
Bref :
Plage de puissance : 50～500kVA ;
Capacité du module : 50kVA ;
Configuration : 4-12 emplacements ;
Application :
Centre de données, télécommunications, réseau, sécurité, laboratoire, métro, hôpital, gouvernement, armée, énergie, transport, radiodiffusion, banque, université, recherche scientifique, pétrochimie, etc.
Caractéristiques :
l Contrôle numérique DSP complet dans le processus de rectification, d'onduleur, de charge et de décharge
l Solution de gestion intelligente de la batterie, adoptant un système de gestion intelligent de la charge et de la décharge de la batterie « troisième ordre », prolonge la durée de vie de la batterie
l Facteur de puissance d'entrée jusqu'à 0,999, courant harmonique d'entrée : <3%, onduleur à 3 niveaux, rendement du système supérieur à 96,5%
l Auto-diagnostic intelligent du système, nombreux enregistrements de défauts, grande capacité de stockage des enregistrements d'historique
l Interface homme-machine conviviale, avec grand écran tactile et clavier, informations abondantes
l Système en ligne triphasé en entrée, triphasé en sortie, double conversion, offrant la meilleure qualité d'électricité et une protection de la charge
l Conception modulaire, prise en charge du branchement à chaud, maintenance pratique sur site
l Excellente adaptabilité à la charge, capacité de surcharge et de court-circuit
l Technologie de contrôle de la circulation numérique, haute fiabilité en parallèle jusqu'à 3 racks, atteignant 1800kVA
l Fonction de mise en veille intelligente, le système peut arrêter intelligemment certains modules en fonction de la charge, ce qui permet d'obtenir un rendement plus élevé
l Interface de communication multiple : RS232, RS485, USB, SNMP, AS400 et contacts secs programmables
l Fonction EPO
l Toutes les PCB adoptent la technologie de triple protection
Spécification :
| Modèle | HQ-M200 | HQ-M300 | HQ-M500 | HQ-M600 |
| Capacité du système | 200kVA | 300kVA | 500kVA | 600kVA |
| Capacité du module d'alimentation | 50kVA | 50kVA | 50kVA | 50kVA |
| Nombre de modules | 4 | 6 | 10 | 12 |
| Principal | ||||
| Câblage d'entrée | 3Ph+N+PE | |||
| Tension nominale | 380/400/415VAC (ligne-ligne) | |||
| Facteur de puissance d'entrée | >0.99 | |||
| Distorsion harmonique totale | THDi<3% pour pleine charge linéaire, THDi<5% pour pleine charge non linéaire | |||
| Plage de tension |
304～478Vac (ligne-ligne) 100% de charge ; 228V~304Vac (ligne-ligne) charge déclassée de 100%-75% linéairement |
|||
| Fréquence d'entrée | 40Hz～70Hz | |||
| Dérivation | ||||
| Tension nominale | 380/400/415VAC (ligne-ligne) | |||
| Plage de tension | Plage par défaut +15%～-20%(+10%,+15%,+20%,+25%, +25%-10%,-15%, -20%, -30%,-40% peuvent être définis) | |||
| Fréquence d'entrée | ±1Hz,±3Hz,±5Hz peuvent être définis | |||
| Batterie | ||||
| Tension d'entrée | ±240VDC (le nombre de batteries peut être sélectionné de 30 à 44) | |||
| Puissance de charge | 20% * Module d'alimentation | |||
| Précision de la tension de charge | ±1% | |||
| Sortie | ||||
| Tension nominale | 380/400/415VAC (ligne-ligne) | |||
| Fréquence nominale | 50/60Hz | |||
| Facteur de puissance | 1.0 | |||
| Tension Accuracy | ≤±1.0%@Stable ；≤±5.0%@ Transitoire | |||
| Réponse dynamique | <5% (charge par paliers de 20% - 80% -20%) | |||
| Temps de récupération dynamique | < 20ms (charge par paliers de 0% - 100% -0%) | |||
| THDu | THDu <1%(charge linéaire),THDu<5%(charge non linéaire), | |||
| Capacité de surcharge |
110% de surcharge pendant 60 min ; 125% de surcharge pendant 10 min ; 150% de surcharge pendant 1 min ; >150% de surcharge pendant 200ms |
|||
| Système | ||||
| Efficacité | >96.5% (mode double commutateur) | |||
| Affichage | Écran tactile 10,4 pouces + LCD + LED | |||
| IP | IP20 | |||
| Environnement | Température de fonctionnement : 0-40℃ ; Humidité relative 0-95 % (sans condensation) | |||
| Bruit | <55dB@1 mètre de distance | |||
| Dimensions (LxlxH mm) et poids (kg) | ||||
| Dimensions de l'armoire | 600*850*2000 | 600*1100*2000 | 1000*1000*2000 | 1000*1000*2000 |
| Dimensions du module | 510*700*135mm | |||
| Poids de l'armoire | 190kg | 270kg | 450kg | 450kg |
| Poids du module | 39kg | 39kg | 39kg | 39kg |
Remarque : les spécifications sont sujettes à modification sans préavis.
