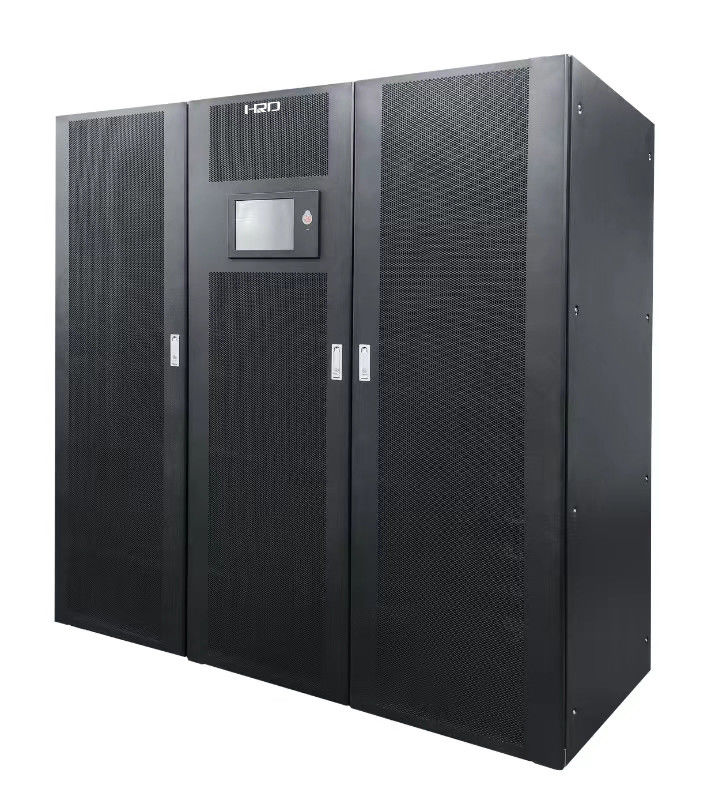

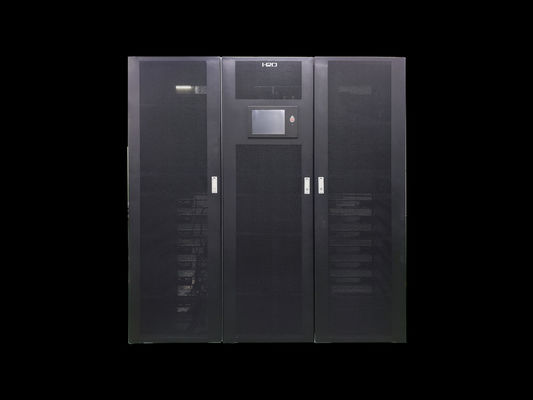

UPS modulaire de la série HQM-600 de 60 à 840 kVA avec module de puissance de 60 kVA
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | HRD/OEM |
| Certification: | CE |
| Numéro de modèle: | Je ne sais pas si tu veux me voir, mais je ne peux pas. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 21000USD/PCS |
| Détails d'emballage: | Norme pour l'exportation |
| Délai de livraison: | Dans les 2 semaines |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Couleur: | Noir | Le type: | L' on-line le plus avancé 3 niveau de l' on-line |
|---|---|---|---|
| Contrôle: | contrôle complet du DSP | Module de puissance: | 60kVA/60kW, rack 3U |
| Efficacité: | 960,5% en mode normal | PF d'entrée: | supérieure à 0.999 |
| Thdi: | moins de 3% pour la charge linéaire, moins de 5% pour la charge non linéaire | Parallèlement: | 3 unités, allant jusqu'à 1800 kVA |
| Chargeur: | Chargeur ABM, avec 3 étapes de charge, maximiser la durée de vie de la batterie | Interface: | Les contacts secs RS232, RS485, USB, SNMP, AS400 et les contacts secs programmables |
| Affichage: | 10Écran tactile coloré de 4 pouces | Le power-walk: | - Oui, oui. |
| Protéger: | Des protections complètes, une surcharge, un court-circuit, etc. | le sommeil intelligent: | oui, économiser de l'énergie |
| PF de sortie: | 1.0 | Le THDu: | Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon. |
| Voltage de sortie: | Pour les appareils à haute tension, la fréquence d'alimentation doit être supérieure ou égale à: | Application du projet: | Télécommunication, ordinateur, gouvernement, financier, fabrication |
| Protéger: | Court-circuit, surintensité, surtension, surcharge, charges non équilibrées | Phases: | Trois phases |
Description de produit
Nom :Onduleur modulaire en ligne HQ-M série 600 60-840kVA
Modèle :Série HQ-M 600
Bref :
Plage de puissance : 60～840kVA ;

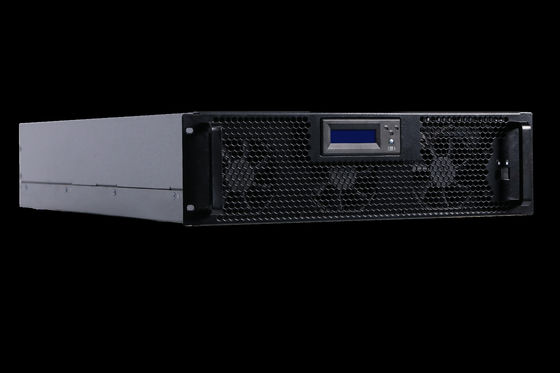

Capacité du module : 60kVA ;
Configuration : 1 à 14 emplacements ;
Application :
Centre de données, télécommunications, réseau, sécurité, laboratoire, métro, hôpital, gouvernement, armée, énergie, transport, radiodiffusion, banque, université, recherche scientifique, pétrochimie, etc.
Caractéristiques :
l Contrôle numérique DSP complet dans le processus de rectification, d'onduleur, de charge et de décharge
l Solution de gestion intelligente de la batterie, adoptant un système de gestion de charge et de décharge de batterie intelligent et « du troisième ordre », prolongeant la durée de vie de la batterie
l Facteur de puissance d'entrée jusqu'à 0,999, courant harmonique d'entrée : <3 %, onduleur à 3 niveaux, rendement du système supérieur à 96,5 %
l Autodiagnostic intelligent du système, nombreux enregistrements de défauts, grande capacité de stockage des enregistrements d'historique
l Interface homme-machine conviviale, avec grand écran tactile et clavier, informations abondantes
l Système en ligne à trois phases en entrée, trois phases en sortie, double conversion, offrant la meilleure qualité d'électricité et une protection de la charge

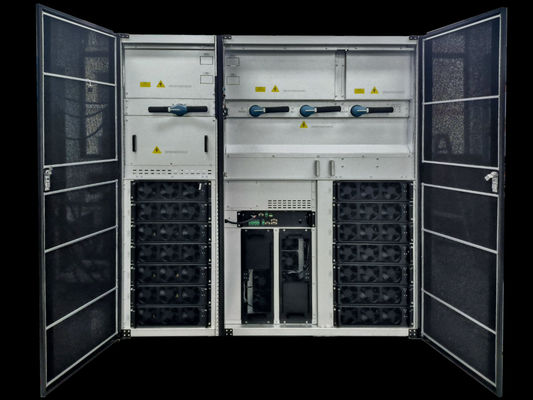

l Conception modulaire, prise en charge du branchement à chaud, entretien pratique sur site
l Excellente adaptabilité à la charge, capacité de surcharge et de court-circuit
l Technologie de contrôle de la circulation numérique, haute fiabilité en parallèle jusqu'à 3 racks, atteignant 1800 kVA
l Fonction de mise en veille intelligente, le système peut arrêter intelligemment certains modules en fonction de la charge, ce qui permet d'obtenir un rendement plus élevé
l Interfaces de communication multiples : RS232, RS485, USB, SNMP, AS400 et contacts secs programmables
l Fonction EPO
| Modèle | HQM600/60 | HQM840/60 | HQM1000/62.5 | ||||
| Puissance nominale | 600kVA/600kW | 840kVA/840kW | 1000kVA/1000kVA | ||||
| Module d'alimentation |
60kVA/60kW 60kVA/60kW |
60kVA/60kW 60kVA/60kW |
62.5kVA/62.5kW 62.5kVA/62.5kW
|
||||
| Nombre de modules d'alimentation | 10 | 14 | 16 | ||||
| Physique | |||||||
|
Dimensions de l'armoire ( L x P x H mm) |
1000*1100*2000 | 1800*850*2000 | 3600*1000*2000 | ||||
| Module (L*P*H)mm | 440*720*130 (3U) | 440*720*174 (4U) | |||||
| Secteur | PF d'entrée | >0,99 | |||||
| THDi | <3 % Charge linéaire à 100 %,<5 % pour charge non linéaire | ||||||
| Plage de tension |
304～478 Vac (ligne-ligne) charge à 100 % ; 228 V~304 Vac (ligne-ligne) charge déclassée de 100 % à 75 % linéairement |
||||||
| Plage de fréquences | 40-70 Hz | ||||||
| Batterie | Tension nominale | ±240 VDC (432～ 528 Vdc ; 36～ 44 réglable) | |||||
| Précision de charge | ±1 % | ||||||
| Dérivation | Tension nominale | 380/400/415 VAC (L-L) | |||||
| Plage de tension | Plage : -40 % - +25 %, réglable, par défaut -20 %～+15 % ; | ||||||
| Surcharge | 125 %, fonctionnement de longue durée 125 %< charge <130 %, 10 min 130 % |
||||||
| Onduleur | Tension nominale | 380/400/415 VAC (L-L) | |||||
| Fréquence nominale | 50/60 Hz | ||||||
| PF de sortie | 1,0 | ||||||
| Précision de la tension | ±1,0 % | ||||||
| Réponse à la charge | <5 % (charge par paliers de 20 % - 80 % -20 %) | ||||||
| Temps de récupération | < 20 ms (charge par paliers de 0 % - 100 % -0 %) | ||||||
| THDu de sortie | <1 % (charge linéaire),<5 % (charge non linéaire selon CEI 62040-3) | ||||||
| Surcharge | 105 % de longue durée ; 105 %-125 %, 1 min ; >150 %, 200 ms | ||||||
| Précision de la fréquence | 0,1 % | ||||||
| Fenêtre de synchronisation | Réglable, ±0,5 Hz-±5 Hz, par défaut ±3 Hz | ||||||
| Taux de variation | Réglable, 0,5 Hz/S-3 Hz/S, par défaut 0,5 Hz/S | ||||||
| Facteur de crête | 3:1 | ||||||
| Précision de phase | 120 °±0,5 ° | ||||||
| Système | Rendement | Mode normal : ≥96,5 % ; Mode batterie : ≥96,5 % | |||||
| Affichage | LED + écran tactile 10,4 pouces | ||||||
| Certification - Sécurité | CEI 62040-1, CEI 60950-1 | ||||||
| Certification - CEM | CEI 62040-2 ; CEI 61000-4-2 (ESD) ; CEI 61000-4-3 (RS) ; CEI 61000-4-4 (EFT) ; CEI 61000-4-5 (Surtension) | ||||||
| Degré IP | IP20 | ||||||
| Configuration | USB, RS232, RS485, Contact sec, Démarrage à froid, Filtre à air | ||||||
| Option | Carte SNMP, carte AS400, Kit parallèle, SPD, LBS | ||||||
| Environnement | 0-40 °C (fonctionnement) ; -25 °C~70 °C (stockage) ; 0-95 % (Humidité, sans condensation) | ||||||
| Bruit (dB) (1 mètre) | 72 dB à 100 % de charge, 69 dB à 45 % de charge | ||||||
Remarque : Les spécifications sont sujettes à modification sans préavis.
