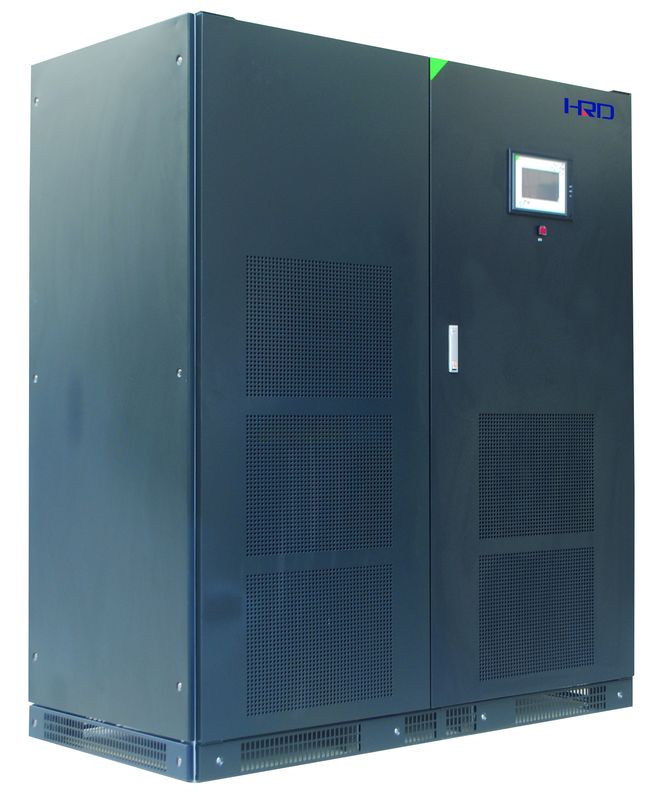

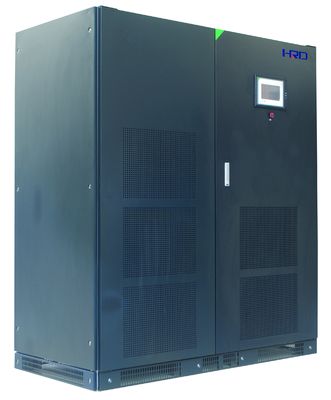

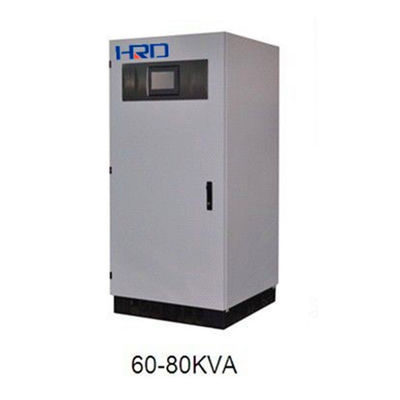

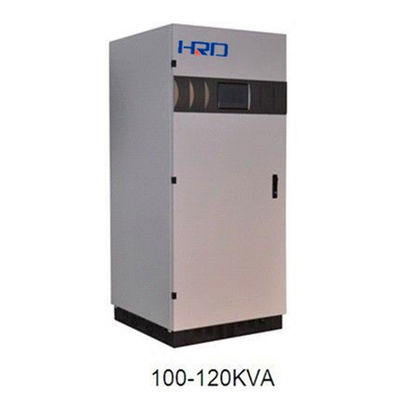

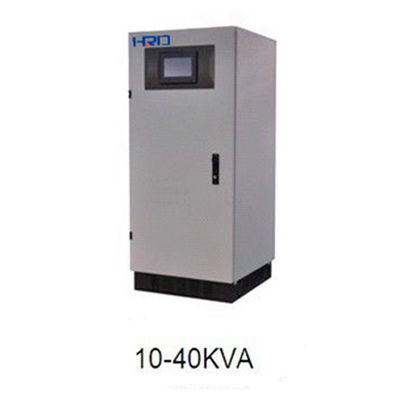

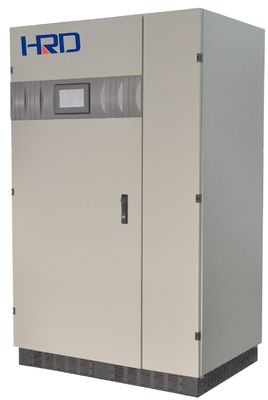

10 à 400 KVA UPS en ligne à basse fréquence
Détails sur le produit:
| Lieu d'origine: | Shenzhen en Chine |
| Nom de marque: | HRD/OEM/ODM |
| Certification: | CE,ISO9001:2008,TUV |
| Numéro de modèle: | PV3310ii PV3320ii, PV3330ii… PV33200ii, PV33250ii, PV33300ii, PV33400ii |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 2500-20000usd/unit |
| Détails d'emballage: | 1PCS/1WOODEN |
| Délai de livraison: | 3-4 semaines après paiement |
| Conditions de paiement: | TT/LC À VUE |
| Capacité d'approvisionnement: | 200pcs/semaine |
| Garantie: | 3 ans après expédition |
|
Détail Infomation |
|||
| Product Name: | online uninterruptible power supply | Communication interface: | Standard RS232,optional: RS485 / MODBUS |
|---|---|---|---|
| Cooling: | Forced air(speed varying according to load percent) | Noise (dB): | 52 ~ 58DB |
| IP protection: | IP20 | Input/output way: | Bottom /rear |
| Mettre en évidence: | la fréquence en ligne de lowe se lève,UPS en ligne basse fréquence,En ligne IP20 basse fréquence se lève |
||
Description de produit
10 kV - 400kva en ligne à basse fréquence UPS / HRD PV UPS
Introduction:Power Value Plus (ⅱ) est un LF en ligne contrôlé par DSP avec un transformateur d'isolement de sortie.
Il peut s'agir de votre bouclier de puissance de grande capacité parfait pour votre charge critique et industrielle.
Alimentation de qualité
La série HRD PV Plus est une double conversion en ligne (VFI) avec transformateur de sortie d'isolement, capacité unitaire de 10kva à 400kva. Il est à l'abri des interférences sur la ligne d'alimentation électrique car il a des filtres d'entrée et de sortie spéciaux. La technologie DSP de tête mondiale, avec un processeur DSP à grande vitesse, est adoptée pour garantir une stabilité élevée du système et donner une alimentation de sortie stable pour toutes sortes de charges sévères.
APPLICATION PERFÉRENT:Centre de données intermédiaire et grand, télécommunications, finance, trafic, défense, médical, éducation, énergie, fabrication, industrie, etc.
Fiabilité maximale
L'appareil avancé de la technologie DPS améliore considérablement la fiabilité, car une réduction des composants électroniques réduit la probabilité de ruptures. Le contrôle numérique est fourni par le microprocesseur qui, dans la série PV Plus,
contrôle tous les paramètres internes, augmentant ainsi la fiabilité et les performances. Dans les connexions parallèles, le contrôle numérique assure un équilibre des courants, qui changent généralement avec le temps en raison de phénomènes tels que les vibrations et la température, entre les unités UPS et l'échange d'informations sans avoir besoin de réglage manuel. Mtbf> 200 000h
PV Plus a été conçu pour qu'il puisse être connecté en parallèle même après l'installation de la première unité. La disponibilité de puissance peut être augmentée grâce à diverses configurations disponibles telles que la configuration parallèle, la fonction du bus double et le système de bus double dynamique.
Processeur DSP à grande vitesse:Assurer l'opération plus rapide et stable
Sortie à 100% de chargement de déséquilibre
Les UPS peuvent accepter la charge de déséquilibre 100% à 100% pour satisfaire les types de configuration de charge.
Fonction Eco:Dans une bonne condition d'énergie, les UPS peuvent fonctionner en mode ECO, l'efficacité atteint 98%, l'économie verte et énergétique;
UPS pour les charges industrielles
PV-plus avec sa forte capacité de surcharge, sa sortie galvanique de sortie et sa faible distorsion de courant harmonique, est la solution idéale pour les applications industrielles.
Grâce au courant de batterie élevé, la série PV Plus convient à travailler avec de grandes banques de batterie car elle peut garantir la recharge en 10 heures comme recommandé par le fabricant de batteries.
Flexibilité de fonctionnement: Toutes les évaluations de puissance de la série PV Plus peuvent également être utilisées comme convertisseurs de fréquence de 50 à 60 Hz et vice versa.
Panneau multifutile coloré
Le panneau multifonctionnel coloré de 7 pouces permet un fonctionnement facile et humanisé des UPS. Il donne accès aux paramètres les plus importants: l'état et les alarmes, les commandes de contrôle, l'entrée, la sortie, les mesures de la batterie (puissance, courant, tension, fréquence et température) et les paramètres. Le système de diagnostic PV Plus comprend jusqu'à 128 alarmes ou messages permettant une identification précise et détaillée de tout événement.
Gestion avancée de la batterie (ABM)
La gestion optimale de la batterie comprend:
- Test de batterie périodique,
- Réglage automatiquement le courant de charge de la batterie en fonction de la capacité de la batterie
- Recharge de la compensation de température (facultative).
Sécurité maximale pour le personnel
Le dispositif de protection contre les aliments pour dos empêche tout aliment de dos de tension dans la carte de distribution en amont, garantissant ainsi leSécurité du personnel d'entretien.
Accès avant complet et connexion de câble pratique
L'accès frontal complet est destiné à tous les composants électriques et électroniques, ce qui réduit l'espace de plancher requis et réduit par conséquent les coûts d'installation.
Configuré avec connexion par câble supérieur et inférieur
Communication parfaite de la machine humaine
Le logiciel UPS Monitor affiche les informations les plus importantes telles que la tension d'entrée et de sortie, la charge appliquée, le temps de sauvegarde restant, etc., sous la forme de graphiques à barres. Le logiciel est en mesure de fournir des informations même en cas d'échec, à l'appui des diagnostics de défaut. Le logiciel UPS Monitor peut être utilisé pour programmer l'arrêt automatique de tous les systèmes ouverts en cas de noir prolongé. PV Plus peut également fonctionner avec un agent réseau pour les applications
sur les réseaux LAN ou WAN.
L'UPS contient les interfaces matérielles suivantes:
- Interface rs232 / rs485,
- Contacts secs: batterie bas, décharge de batterie, contournement / panne
- Contact EPO (puissance d'urgence) Contact pour l'arrêt UPS à l'aide du bouton d'urgence distant.
- Carte SNMP (facultative)
Parallèle avancé
Parallèle maximum jusqu'à 8 unités et partager le pack de batterie commun.10-80kva parallèle avec une carte parallèle uniquement;
100KVA-400KVA, carte parallèle avec réactance de tisserand.
Système de bus double dynamique
Deux systèmes indépendants définis dans la configuration du double bus peuvent être fusionnés à tout moment pour l'expansion ou la maintenance du système. Cela offre beaucoup de flexibilité dans votre installation en cas de maintenance ou lorsqu'il est nécessaire de modifier le niveau de redondance des deux systèmes.
Journal des événements:1000 événements historiques peuvent être enregistrés, ce qui est facile pour tracer l'état de l'opération UPS et utile pour la maintenance
Spécifications techniques:
1) Spécification 10-120KVA:
|
Modèle |
PV3310II |
PV3315II |
PV3320II |
PV3330II |
PV3340II |
Pv3360ii |
Pv3380ii |
PV33100II |
PV33120II |
|
Capacité |
10kva |
15kva |
20kva |
30kva |
40kva |
60kva |
80kva |
100kva |
120kva |
|
6 pouces |
6 pouces |
6 pouls |
6 pouls |
6 pouls |
6 pouls |
6 pouls |
6 pouls |
6 pouls |
|
|
système |
|||||||||
|
Sortie PF |
0,8 (décalage) |
||||||||
|
Efficacité du système (mode onduleur) |
92% (@ 100% charge); 90% à 50% de charge; |
||||||||
|
Efficacité du système (mode ECO) |
98% (@ 100% charge) |
||||||||
|
Courant de fuite maximal |
100 (mA) |
||||||||
|
Mtbf |
Au-dessus de 200 000 heures |
||||||||
|
Contact sec |
Standard: 3 types Signal (Bat. Low, Mode de batterie, contournement / défaillance) ； Facultatif: 14 contact sec; Sortie: 12VDC 80MA |
||||||||
|
Interface de communication |
RS232 standard, facultatif: RS485 / MODBUS |
||||||||
|
Température de fonctionnement |
0 ~ 40 ° C |
||||||||
|
Humidité |
95% (non-condente) |
||||||||
|
Refroidissement |
Air forcé (vitesse variant selon le pourcentage de charge) |
||||||||
|
Max. altitude |
Dans un moins de 1000 m (toutes les 100 pouces, la capacité diminue -1%), maximum 4000 m |
||||||||
|
Bruit (db) |
52 ~ 58 |
||||||||
|
Protection IP (EN 60529) |
Ip20 |
||||||||
|
Voie d'entrée / sortie |
En bas / arrière |
||||||||
|
Norme de sécurité |
Sécurité: GB4943, EN 50091-1 ； EMI: GB7260.2, GB / T 17626.2 ~ 5EMC, EN 50091-2 |
||||||||
|
Physique |
|||||||||
|
W * d * h (mm) |
600 * 600 * 1280 |
800 * 800 * 1480 |
800 * 800 * 1800 |
||||||
|
Poids (kg) |
195 |
210 |
220 |
305 |
340 |
500 |
600 |
800 |
950 |
|
Entrée CA |
|||||||||
|
Tension nominale |
380/400/415VAC trois phases triphasées |
||||||||
|
Plage de tension d'entrée |
± 15% - ± 25% ajusté) |
||||||||
|
Fréquence des taux |
50/60 Hz Sense automatique |
||||||||
|
Gamme de fréquences |
50 / 60Hz +/- 5hz |
||||||||
|
Fonction de démarrage Soft d'entrée |
0 - 100%, 10-300 (Settable) |
||||||||
|
Facteur de puissance d'entrée |
Accessible 0,99 (plus filtre harmonique) |
||||||||
|
Composant harmonique de courant d'entrée (THDI) |
Peut <5% (plus filtre harmonique) |
||||||||
|
Max. Courant d'entrée [A] |
18 |
27 |
36 |
54 |
72 |
108 |
144 |
180 |
216 |
|
La caractéristique de sortie du redresseur |
|||||||||
|
Maintenir la tension (20 ° C) |
Batterie Type1 et 2: V = 435VDC (2.266 x El.) |
||||||||
|
Type de batterie 3: V = 424VDC (2,21 x el.) |
|||||||||
|
Type de batterie 0: la valeur de tension entre le type 1 et 2, Plage de régulation de tension: V = 400 ~ 460VDC |
|||||||||
|
Tension de charge (20 ° C) |
Batterie de type 1 et 2: V (% recharge <95%) = 445VDC (2,32 x el.) |
||||||||
|
Type de batterie 3: V (% de recharge <95%) = 460VDC (2,4 x el.) |
|||||||||
|
Type de batterie 0: la valeur de tension entre le type 1 et 2, Plage de régulation de tension: V = 400 ~ 460VDC |
|||||||||
|
La tension de charge la plus élevée |
445v |
||||||||
|
La précision de la régulation de tension de sortie du chargeur |
1% |
||||||||
|
Composant de tension CC Ripple |
≤1% |
||||||||
|
Batterie |
|||||||||
|
Numéro d'unité (tension nominale) |
384VDC (360-384V, sélectionnable) |
||||||||
|
Facturer les paramètres actuels |
0,1c (capacité de la batterie) |
||||||||
|
La tension d'extrémité de décharge de la batterie |
Type de batterie 1,2 et 3: courant de décharge sans charge, V min = 346 [V DC] |
||||||||
|
Type de batterie 1,2 et 3: courant de sortie = capacité Ah, v min = 316 [v dc] |
|||||||||
|
Type de batterie 1,2 et 3: Current de sortie> Capacité Ah, V min = 306 [V DC] |
|||||||||
|
Type de batterie 0: L'usine définit les valeurs par défaut, v min = 320 [v dc] Plage de régulation: V min = 300 ~ 360 [V DC] |
|||||||||
|
Sortie de l'onduleur |
|||||||||
|
Capacité nominale [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
|
Power nominal [KW] |
8 |
12 |
16 |
24 |
32 |
48 |
64 |
80 |
96 |
|
Tension nominale [V] |
380/400/415VAC à quatre fils en trois phases |
||||||||
|
Courant nominal [A] |
12 |
18 |
24 |
36 |
48 |
72 |
96 |
120 |
144 |
|
Réglage de tension de phase |
200 ~ 244 V (carte de contrôle) |
||||||||
|
Facteur de pointe |
3: 1 |
||||||||
|
Forme d'onde |
Onde sinusoïdale |
||||||||
|
Déchange de phase de tension (degrés) 100% équilibrée |
± 1 ' |
||||||||
|
Débus de phase de tension (degrés) Charge 100% déséquilibrée |
± 2 ' |
||||||||
|
Différence de tension de phase 100% Balance Charge |
± 1% |
||||||||
|
Différence de tension de phase 100% déséquilibrée |
± 3% |
||||||||
|
Contenu harmonique total (THD V) 100% de charge linéaire |
<2% |
||||||||
|
Contenu harmonique total (THD V) 100% de charge non linéaire |
<5% |
||||||||
|
Stabilité de tension à l'état d'équilibre |
± 1% |
||||||||
|
Réponse de tension transitoire |
± 5% dans les 10 ms |
||||||||
|
Fréquence nominale |
Idem que l'entrée |
||||||||
|
Stabilité de la fréquence |
Lorsqu'il est asynchrone, ± 0,5% ； synchronisation, ± 2% (peut être réglé sur ± 1 ~ 5%, par l'opération du panneau) |
||||||||
|
Surcharge |
600 '/ 10' / 1 '(110/125/150% de courant nominal) |
||||||||
|
Court-circuit 0.1s |
Double entrée |
||||||||
|
Efficacité de l'onduleur (charge 100%) |
98% |
||||||||
|
By-pass |
|||||||||
|
Capacité nominale [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
|
Tension nominale [V] |
380/400/415VAC à quatre fils en trois phases |
||||||||
|
Plage de tension d'entrée |
± 15% (peut être ajusté à partir du panneau de commande ± 10%, ± 20%) |
||||||||
|
Fréquence nominale [Hz] |
50/60 |
||||||||
|
Gamme de fréquences |
± 2% (peut être ajusté à partir du panneau de commande ± 5%) |
||||||||
|
«Stand-by ON» (Mode Eco, le passage à l'onduleur de dérivation) |
2 ~ 5 ms |
||||||||
|
Temps de transfert d'onduleur / dérivation |
<1 ms |
||||||||
|
Surcharge |
10 '/ 1' / 18 ”(150/175/200% COURANT COURANT) |
||||||||
|
Configuration standard |
Protection du débit d'alimentation, contourner indépendamment |
||||||||
2) Tableau des paramètres de spécification du produit 160-400KVA:
|
Modèle |
PV33160II |
PV33200II |
PV33250II |
PV3300II |
Pv3350ii |
PV33400II |
|||||||
|
Capacité |
160kva |
200kva |
250kva |
300kva |
350kva |
400kva |
|||||||
|
6 pouls |
12 pouls |
6 pouls |
12 pouls |
6 pouls |
12 pouls |
6 pouls |
12 pouls |
6 pouls |
12 pouls |
6 pouls |
12 pouls |
|
|
|
Paramètre du système |
|||||||||||||
|
Facteur de puissance de sortie |
0,8 (décalage) |
||||||||||||
|
Efficacité globale (modèle normal) charge 100% |
94% |
||||||||||||
|
Chargez 50% |
92% |
||||||||||||
|
Efficacité globale: (Mode Eco) Chargez à 100% |
98% |
||||||||||||
|
Courant de fuite maximal (MA) |
100 |
||||||||||||
|
Modèle économique de secours |
Fonctions standard |
||||||||||||
|
Temps moyen avant l'échec (MTBF) |
Au-dessus de 200 000 heures |
||||||||||||
|
Signal de contact sec |
Signal de commande à trois standard (batterie bas, décharge de batterie, contournement / panne) ； Signal de contrôle 14 en option ； Sortie 12VDC 80mA |
||||||||||||
|
Port de moniteurs d'ordinateur |
S232 standard, ODBU en option |
||||||||||||
|
Température de course |
0 ~ 40 ° C |
||||||||||||
|
Humidité relative maximale |
95% (non condensé) |
||||||||||||
|
Refroidissement |
Ventilation forcée (vitesse du ventilateur changeant avec charge) |
||||||||||||
|
Altitude maximale |
1000 m de puissance nominale (augmentation de 100 m de moins 1%) maximum 4000m |
||||||||||||
|
DB de bruit |
54 ~ 62 |
||||||||||||
|
Classe de protection (EN 60529) |
Ip20 |
||||||||||||
|
Entrée et sortie de la voie du fil |
En bas / arrière |
||||||||||||
|
Norme de sécurité |
Sécurité: GB4943, EN 50091-1 ； Compatibilité électromagnétique: GB7260.2, GB / T 17626.2 ~ 5EMC, EN 50091-2 |
||||||||||||
|
Paramètre physique |
|||||||||||||
|
Large (mm) |
1100 |
1400 |
1100 |
1400 |
1400 |
1400 |
1400 |
1400 |
1600 |
1600 |
1600 |
1600 |
|
|
Deep * High (mm) |
800 * 1800 |
1000 * 2000 |
1100 * 2000 |
||||||||||
|
Poids (kg) |
1200 |
1550 |
1350 |
1750 |
1500 |
1950 |
1650 |
2150 |
1850 |
2400 |
2100 |
2700 |
|
|
Les fonctionnalités du redresseur d'entrée |
|||||||||||||
|
Tension nominale |
380/400/415VAC TROIS TROIS FIL TROIS |
||||||||||||
|
Plage de tension |
± 15% (± 25% ajusté) |
||||||||||||
|
Fréquence nominale |
Identification automatique 50/60 Hz |
||||||||||||
|
Gamme de fréquences |
45 ~ 65 |
||||||||||||
|
Puissance d'entrée fonction de démarrage lent |
Oui, 0 - 100%, peut être réglé sur 10-300 secondes |
||||||||||||
|
Facteurs de puissance d'entrée cosφ |
Accessible 0,99 (plus filtre harmonique) |
||||||||||||
|
Composant harmonique de courant d'entrée (THDI) |
peut <5% (plus filtre harmonique) |
||||||||||||
|
Max.input Current [A] |
250 |
315 |
400 |
500 |
550 |
630 |
|||||||
|
La caractéristique de sortie du redresseur |
|||||||||||||
|
Maintenir la tension (20 ° C) |
Batterie Type1 et 2: V = 435VDC (2.266 x El.) |
Batterie de type 1 et 2: V = 544vdc (2.266 x el.) |
|||||||||||
|
Type de batterie 3: V = 424VDC (2,21 x el.) |
Type de batterie 3: V = 530vdc (2,21 x el.) |
||||||||||||
|
Type de batterie 0: la valeur de tension entre les types 1 et 2, Plage de régulation de tension: V = 400 ~ 460VDC |
Type de batterie 0: la valeur de tension entre les types 1 et 2, plage de régulation de tension: V = 500 ~ 575vdc |
||||||||||||
|
Tension de charge (20 ° C) |
Batterie de type 1 et 2: V (% recharge <95%) = 445VDC (2,32 x el.) |
Batterie de type 1 et 2: V (% de recharge <95%) = 557vdc (2,32 x el.) |
|||||||||||
|
Type de batterie 3: V (% de recharge <95%) = 460VDC (2,4 x el.) |
Type de batterie 3: V (% de recharge <95%) = 576vdc (2,4 x el.) |
||||||||||||
|
Type de batterie 0: la valeur de tension entre les types 1 et 2, Plage de régulation de tension: V = 400 ~ 460VDC |
Type de batterie 0: la valeur de tension entre les types 1 et 2, plage de régulation de tension: V = 500 ~ 575vdc |
||||||||||||
|
La tension de charge la plus élevée |
445v |
556v |
|||||||||||
|
La précision de la régulation de tension de sortie du chargeur |
1% |
||||||||||||
|
Composant de tension CC Ripple |
≤1% |
||||||||||||
|
Batterie |
|||||||||||||
|
Numéro d'unité (tension nominale) |
192 unités (384vdc) |
240 unités (480vdc) |
|||||||||||
|
Facturer les paramètres actuels |
0,1 C (capacité de la batterie) |
||||||||||||
|
La tension d'extrémité de décharge de la batterie |
Type de batterie 1,2 et 3: courant de décharge sans chargement, VMIN = 346 [V DC] |
Type de batterie 1,2 et 3: courant de décharge à sans charge, VMIN = 433 [V DC] |
|||||||||||
|
Batterie Type1,2 et 3: Current de sortie = capacité Ah, VMIN = 316 [V DC] |
Type de batterie 1,2 et 3: Courant de sortie = capacité Ah, VMIN = 395 [V DC] |
||||||||||||
|
Type de batterie 1,2,3: Current de sortie> Capacité AH, VMIN = 306 [V DC] |
Type de batterie 1,2 et 3: Courant de sortie> Capacité AH, VMIN = 383 [V DC] |
||||||||||||
|
Type de batterie 0: L'usine définit les valeurs par défaut, VMIN = 320 [VDC] Plage de régulation: VMIN = 300 ~ 360V [V DC] |
Type de batterie 0: L'usine définit les valeurs par défaut, VMIN = 400 [V DC] Plage de régulation: VMIN = 375 ~ 450V [V DC] |
||||||||||||
|
Sortie de l'onduleur |
|||||||||||||
|
Capacité nominale [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
|||||||
|
Power nominal [KW] |
128 |
160 |
200 |
240 |
280 |
320 |
|||||||
|
Tension nominale [V] |
380/400/415VAC à quatre fils en trois phases |
||||||||||||
|
Courant nominal [A] |
195 |
243 |
304 |
365 |
426 |
486 |
|||||||
|
Réglage de tension de phase |
200 ~ 244 V (carte de contrôle) |
||||||||||||
|
Facteur de pointe |
3: 1 |
||||||||||||
|
Forme d'onde |
Onde sinusoïdale |
||||||||||||
|
Déchange de phase de tension (degrés) 100% équilibrée |
± 1 ' |
||||||||||||
|
Débus de phase de tension (degrés) Charge 100% déséquilibrée |
± 2 ' |
||||||||||||
|
Différence de tension de phase 100% Balance Charge |
± 1% |
||||||||||||
|
Différence de tension de phase 100% déséquilibrée |
± 3% |
||||||||||||
|
Contenu harmonique total (THD V) 100% de charge linéaire |
<2% |
||||||||||||
|
Contenu harmonique total (THD V) 100% de charge non linéaire |
<5% |
||||||||||||
|
Stabilité de tension à l'état d'équilibre |
± 1% |
||||||||||||
|
Réponse de tension transitoire |
± 5% dans les 10 ms |
||||||||||||
|
Fréquence nominale |
Idem que l'entrée |
||||||||||||
|
Stabilité de la fréquence |
Lorsqu'il est asynchrone, ± 0,5% ； synchronisation, ± 2% peut être réglé sur ± 1 ~ 5%, par l'opération du panneau) |
||||||||||||
|
Surcharge |
600 '/ 10' / 1 '(110/125/150% de courant nominal) |
||||||||||||
|
Court-circuit 0.1s |
Double entrée |
||||||||||||
|
Efficacité de l'onduleur (charge 100%) |
98% |
||||||||||||
|
By-pass |
|||||||||||||
|
Capacité nominale [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
|||||||
|
Tension nominale [V] |
380/400/415VAC à quatre fils en trois phases |
||||||||||||
|
Plage de tension d'entrée |
± 15% (peut être ajusté à partir du panneau de commande ± 10%, ± 20%) |
||||||||||||
|
Fréquence nominale [Hz] |
50/60 |
||||||||||||
|
Gamme de fréquences |
± 2% (peut être ajusté à partir du panneau de commande ± 5%) |
||||||||||||
|
«Stand-by ON» (mode économique, le pontage passe à l'onduleur) Temps de conversion |
2 ~ 5 ms |
||||||||||||
|
Temps de transfert d'onduleur / dérivation |
<1 ms |
||||||||||||
|
Surcharge |
10 '/ 1' / 18 ”(150/175/200% COURANT COURANT) |
||||||||||||
|
Configuration standard |
Protection du débit d'alimentation, contourner indépendamment |
||||||||||||
