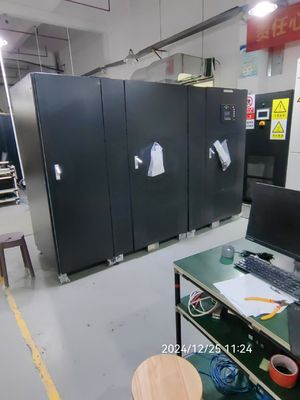

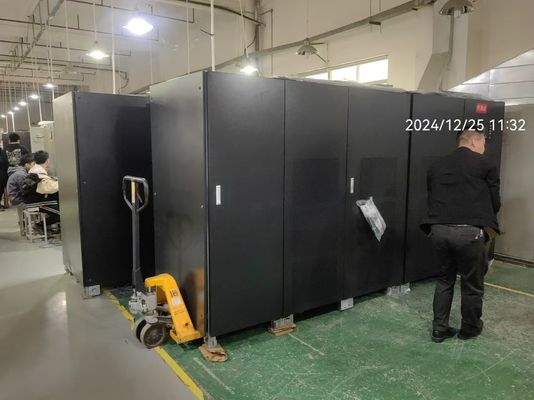

UPS en ligne à basse fréquence avec double conversion 300-800kVA haute tension 480Vac/60Hz

La série PEA II est un onduleur industriel haut de gamme entièrement contrôlé par DSP pour le réseau électrique 480Vac.

Basé sur le DSP (TI 2833X CPU), le MCU, le CPLD, etc. les plus avancés aujourd'hui, et plus de 20 technologies innovantes de pointe, cet onduleur est devenu une solution d'alimentation parfaite, robuste et économique, optimisant le coût d'exploitation minimal pour les utilisateurs finaux.

Sa fiabilité extrêmement élevée peut assurer de manière solide la disponibilité continue de l'alimentation et la sécurité des opérations pour tous les types de charges critiques.

Technologie entièrement DSP avec un courant de cycle extrêmement faible, il peut être mis en parallèle jusqu'à 8 unités pour la redondance ou l'extension de capacité.

Super fiabilité et excellentes performances basées sur une solution innovante, il garantit définitivement que votre entreprise est à l'abri de tout problème d'alimentation !

Applications parfaites :

Industrie pétrolière et chimique, métallurgie, énergie nucléaire, électricité, fabrication industrielle, transport ferroviaire et éclairage de tunnels routiers, industrie militaire, traitement médical, centre de données IDC, port maritime et quai, etc...

CARACTÉRISTIQUES PRINCIPALES :1.

Technologie de pointe mondiale ※ Technologie DSP de pointe avec transformateur d'isolement en sortie※ Super large plage de tension/fréquence d'entrée, s'adapte aux environnements utilitaires difficilesEntrée

※ Facteur de puissance de sortie 1.0 en option, et capacité de tolérance aux courts-circuits en sortie ※ Auto-diagnostic intelligent, mémoire de masse (12000 événements) pour enregistrer le journal d'exploitation ※ MTBF super long ≧200000 heures, et MTTR court ※ Mise en parallèle intelligente jusqu'à 8 unités et mode ECO parallèle.

※ Technologie de mise en parallèle la plus intelligente à courant égal numérique, algorithme de partage de charge automatique

※ Mode ECO simple et parallèle disponible

※ Système de refroidissement indépendant, conception de protection multiple, assurant une haute fiabilité dans des environnements et des charges difficiles

※ Capacité de tolérance aux courts-circuits en sortie,

※ Technologie de batterie ABM, courant de ripple extrêmement faible prolongeant la durée de vie de la batterie

※ Batteries lithium, Ni-Cd, plomb-acide acceptées

※ Fonction de convertisseur de fréquence

※ Fonction de montée en puissance, protégeant le redresseur pendant le transfert de la batterie au mode AC

※ Arrêt d'urgence (EPO)

2.

Super fiabilité

※ Contrôle DSP complet avec transformateur d'isolement en sortie, super fiabilité.

※ Conception SPS, ventilateur, etc. redondants, améliorant la fiabilité du système.

※ Transformateur d'isolement en sortie intégré, élimine la tension de dérive neutre-terre et isole l'influence du courant harmonique de charge sur l'onduleur.

※ Outre la technologie de conception la plus élevée, seuls des composants de marque célèbre qualifiés sont utilisés.

※ PCB à revêtement conforme fixé dans une boîte scellée, à l'abri des effets extérieurs

3. Interface de communication ※ Connecteurs de communication variés intégrés (RS232, RS485, AS400, EPO, etc.).

※ Cartes optionnelles disponibles : SNMP, kit de gestion de batterie, module de protection contre la foudre, filtre anti-poussière, etc.

4.

Opération facile

※ Maintenance par l'avant, connexion de câblage par le haut ou par le bas, avec équipement de protection.

※ Interface homme-machine conviviale, avec écran tactile de 7 pouces.

5.12PPersonnalisation selon les exigences du client disponible. ※ Pétrole et chimie, fer et acier, etc.

※ Théâtre, port, transport, etc.

※ Installations de circulation, etc.

Spécifications : Capacité 500kVA/450kW

600kVA/540kW

800kVA/720kW

12P12P12PEntrée

Connexion câblage

Trois phases + Terre

Tension nominale

480VAC

Plage de tension

• 360VAC～600VAC			Fréquence	50/60Hz	Plage de fréquence
  			5-600sec réglable	5-600sec réglable	5-600sec réglable
  Facteur de puissance	0.95 (avec filtre d'entrée)		Bypass
  	Réponse dynamique		480VAC (Trois phases + Neutre + Terre)
  	<3% (charge non linéaire à 100%)		50/60Hz±10%
  	Configuration 12V*40PCS (38-42PCS réglable)		±10%,±15%,±20% réglable
  	Sortie		Tension nominale
  	480VAC (Trois phases + Neutre + Terre)		Régulation de tension
  	Fréquence		Facteur de puissance
  0.9	Réponse dynamique		±5% (transitoire de charge 0～100%)
  	Configuration 12V*40PCS (38-42PCS réglable)		<1% (charge linéaire à 100%),
  	<3% (charge non linéaire à 100%)		Réponse transitoire
  <5ms	Plage de synchronisation.		±2Hz (±0.5—±3Hz réglable)
  	Surcharge		105% continu, 110% 1h, 125% 10min, 150% 1min
  	Fréquence		±0.05%
  	Forme d'onde		Onde sinusoïdale pure
  	Efficacité		Mode ligne/onduleurJusqu'à 93%
  	Mode ECO		98%
  	Parallèle		N+X
  	Max 8 unités		Batterie
  	Configuration 12V*40PCS (38-42PCS réglable)		Affichage
  	LCD+LED		Physique
  Dimensions	(mm)		Profondeur
  	855		855
  855	Largeur		2700
  3000	3800
  Hauteur	1900
  1900	1900 Poids (Kg)	3000	Environnement	Environnement	Environnement
  		Température	0-40℃	RS-232/RS485	0-95% sans condensation
  		Bruit (1m)	≤76dB	≤76dB	≤76dB
  Communication			RS-232/RS485	Support Windows 2000/XP/7/Linux/Unix/Mac	SNMP (OPTIONNEL)
  Supporte le contrôle à distance via navigateur Web	Standard	Anti-foudre
  	Grade D	Sécurité
  IEC60950-1, IEC62040-1-1			EMC	IEC62040-2, IEC62040-3	Note : Les spécifications sont sujettes à modification sans préavis.
  Personnalisation selon les exigences du client disponible.
