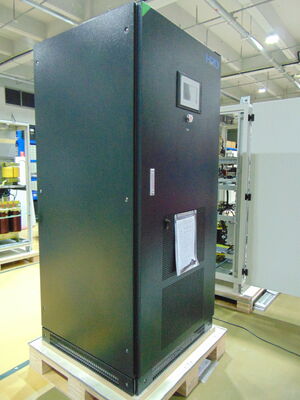

UPS basé sur un transformateur en ligne 10-200kVA, haute tension 480Vac/60Hz
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | HRD OR OEM |
| Certification: | CE |
| Numéro de modèle: | PEA II 10-200kVA |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 3800-26000USD/PCS |

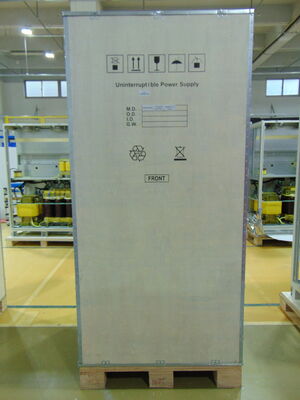

| Détails d'emballage: | Stanadard à l'exportation avec étui |
| Délai de livraison: | 2 semaines |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Taper: | UPS basé sur un transformateur en ligne | Tension nominale: | 480 VCA/60 Hz |
|---|---|---|---|
| PF de sortie: | 0.9 | CC: | 480 Vdc |
| Efficency: | Jusqu'à 94% | Mtbf: | ¥200000 heures |
| REVÊTEMENT CONFORME: | Oui | DSP: | Technologie complète à double DSP |
| M.B.A.: | Oui | Parallèlement: | jusqu'à 8 unités |
| PI: | IP20 par défaut, jusqu'à IP43 EN OPTION | Type de batterie: | L'acide de plomb, le GEL, le NI-CD, le Liuthum |
| Garantie: | 3 ans, 10 ans de support technique | ||
| Mettre en évidence: | UPS en ligne basse fréquence,UPS en ligne à basse fréquence 10-200kVA,480Vac/60Hz UPS en ligne à basse fréquence |
||
Description de produit
POIS II Série En ligne Dansindustriel UPS 10-200kVA, 480 Vca/60 Hz
La série PEA II est un onduleur industriel de haut niveau entièrement contrôlé par DSP pour le réseau électrique 480 V CA.
Basé sur le DSP (processeur TI 2833X), le MCU, le CPLD, etc. les plus avancés d'aujourd'hui et sur plus de 20 technologies innovantes de pointe, cet UPS est devenu une solution d'alimentation robuste et rentable, optimisant le coût d'exploitation minimal pour la fin.
utilisateurs.
Sa fiabilité extrêmement élevée peut garantir solidement la disponibilité continue de l’énergie et des opérations sûres pour tous les types de charges critiques.
Technologie entièrement DSP avec un courant de cycle extrêmement faible, elle peut être mise en parallèle jusqu'à 8 unités à des fins de redondance ou d'extension de capacité.
Une super fiabilité et d'excellentes performances basées sur une solution innovante, cela garantit définitivement à votre entreprise tout problème d'alimentation !
Applications parfaites :Industrie pétrolière et chimique, métallurgie, énergie nucléaire, énergie électrique, fabrication industrielle, transit ferroviaire et éclairage des tunnels routiers, industrie militaire, traitement médical, centre de données IDC, port maritime et quai, etc.
PRINCIPAL FEATURÉS:
1. Monde Menant technologie
※ La technologie de pointe entièrement DSP avec transformateur d'isolation de sortie
※ Plage de tension/fréquence d'entrée très large, s'adapte aux environnements utilitaires difficiles
※ Démarrage progressif avec temps réglable de 6 à 100 secondes, protection plus forte du redresseur, plus compatible avec le générateur
※ Facteur de puissance de sortie 1,0 en option et capacité de sortie à tolérance de court-circuit
※ Autodiagnostic intelligent, mémoire de masse (1000 événements) pour enregistrer le journal des opérations
※ MTBF super long≧200 000 heures et MTTR court
※ Parallèle intelligent jusqu'à 8 unités et mode ECO parallèle.
※ Technologie parallèle numérique à courant égal la plus intelligente, algorithme de partage d'auto-charge
※ Mode simple et parallèle ECO disponible
※ Système de refroidissement indépendant, conception multi-protection, garantissant une fiabilité élevée dans des environnements et des charges difficiles
※ Capacité de sortie à court terme,
※ Technologie de batterie ABM, courant d'ondulation extrêmement faible prolongeant la durée de vie de la batterie
※ Batterie au lithium, ni-cd, plomb-acide acceptable
※ Fonction de mode convertisseur de fréquence
※ Fonction d'alimentation sans rendez-vous, protégeant le redresseur pendant le processus de transfert de la batterie au mode CA
※ Mise hors tension d'urgence (EPO)
2. Super Fiabilité
※ Contrôle entièrement DSP avec transformateur d'isolation de sortie, super fiabilité.
※ Conception redondante de SPS, de ventilateurs, etc., améliorant la fiabilité du système.
※ Transformateur d'isolation de sortie intégré, élimine la tension de dérive du neutre à la terre et isole l'influence du courant harmonique de charge sur l'onduleur.
※ Outre la technologie de conception la plus élevée, seuls des composants qualifiés de marques célèbres sont utilisés.
※ PCB à revêtement conforme fixé dans une boîte scellée, à l'écart des effets extérieurs
3.Communication interface
※ Divers connecteurs de communication intégrés (RS232, RS485, AS400, EPO, etc.).
※ Cartes optionnelles disponibles : SNMP, kit de gestion de batterie, module anti-éclairage, filtre anti-poussière, etc.
4. Facile Opération

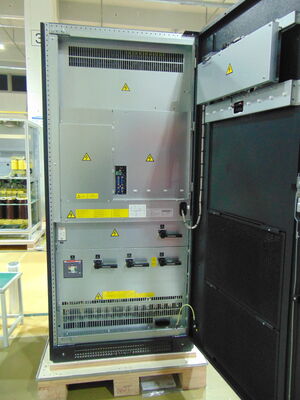

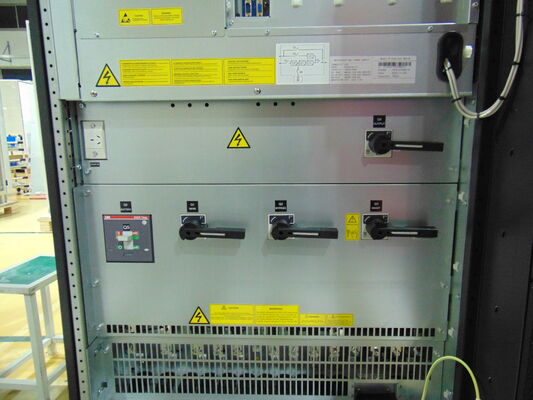

※ Maintenance côté avant, connexion de câblage supérieure ou inférieure, avec équipement de protection.

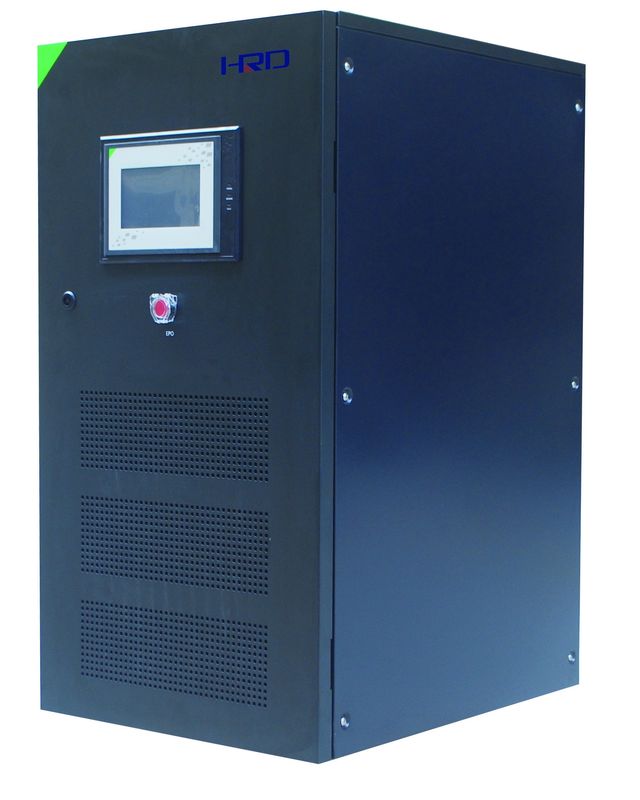

※ Interface homme-machine conviviale, avec écran tactile de 7 pouces.
5.Application parfaite:
※ Éducation et médecine,
※ Pétrole et produits chimiques pétroliers, fer et acier, etc.
※ Théâtre, port, transports, etc.
※ Installations de circulation, etc.
Caractéristiques:
| Capacité | 10kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 160kVA | 200kVA | ||||||||||
| 9 kW | 18 kW | 27 kW | 36 kW | 54 kW | 72 kW | 90 kW | 108 kW | 144 kW | 180 kW | |||||||||||
|
Saisir |
Connexion du câblage | Triphasé + Terre | ||||||||||||||||||
| Tension nominale | Triphasé 480Vca, 50/60Hz | |||||||||||||||||||
| Plage de tension | 360-600VCA | |||||||||||||||||||
| Gamme de fréquence | 45-65Hz | |||||||||||||||||||
| Démarrage progressif | 5-600 secondes réglable | |||||||||||||||||||
|
By-pass |
Tension nominale | 480Vac (Triophasé+Neutre+Terre) | ||||||||||||||||||
| Fréquence | 50/60 Hz ± 10 % | |||||||||||||||||||
| Plage de tension | ± 10% , ± 15% , ±25% réglable | |||||||||||||||||||
|
Sortir |
Tension nominale | 480Vac (Triophasé+Neutre+Terre) | ||||||||||||||||||
| Régulation de tension | ± 1 % (charge d'équilibre), ± 2 % (charge de déséquilibre de 100 %) | |||||||||||||||||||
| Facteur de puissance | 0,9 | |||||||||||||||||||
| Réponse dynamique | ±5 % (0 ~ 100 % de charge transitoire) | |||||||||||||||||||
| Distorsion | ＜1 % (charge linéaire à 100 %), ＜3 % (charge non linéaire à 100 %) | |||||||||||||||||||
| Réponse transitoire | ＜5ms | |||||||||||||||||||
| Synchronisation. Gamme | ±2 Hz (±0,5 à ±3 Hz réglable) | |||||||||||||||||||
| Surcharge | 105 % continuent, 110 % 1 heure, 125 % 10 min, 150 % 1 min | |||||||||||||||||||
| Fréquence | ±0,05 % | |||||||||||||||||||
| Forme d'onde | Onde sinusoïdale pure | |||||||||||||||||||
| Efficacité | Mode onduleur | Jusqu'à 92% | ||||||||||||||||||
| Mode ÉCO | 98% | |||||||||||||||||||
| Parallèle | N+X | Max 8 unités | ||||||||||||||||||
| Batterie | Configuration | 12V, 40 pièces, 480Vdc | ||||||||||||||||||
| Afficher | LCD + LED | |||||||||||||||||||
|
Physique |
Dimension (L*P*H)mm |
560*720*1100
|
800*750*1400
|
890*855*1900
|
1245*855*1900
|
|||||||||||||||
| NO (Kg) | 230 | 286 | 320 | 376 | 486 | 560 | 815 | 930 | 1100 | 1200 | ||||||||||
| GW (Kg) | 240 | 316 | 350 | 406 | 526 | 600 | 865 | 980 | 1160 | 1260 | ||||||||||
|
Environnement |
Température | 0-40C | ||||||||||||||||||
| Humidité | 0-95 % sans condensation | |||||||||||||||||||
| Bruit (1m) | 67dB | |||||||||||||||||||
|
Conjonctif |
RS-232/(USB option) |
Prise en charge de Windows 2000/XP/7/Linux/Unix/Mac | ||||||||||||||||||
| SNMP | Prise en charge du contrôle à distance via un navigateur Web | |||||||||||||||||||
| Standard | Anti-tonnerre | Catégorie D | ||||||||||||||||||
| Sécurité | CEI60950-1, CEI62040-1-1 | |||||||||||||||||||
| CEM | CEI62040-2, CEI62040-3 | |||||||||||||||||||
Remarque : Les spécifications sont sujettes à modification sans préavis.
Personnalisé selon les exigences du client disponible.
